用途
?產品適用于電器、儀表、電子設備及自動化裝置，作有屏蔽要求的布設連接線
執行標準
?JB/T 8734.5—2016標準，通過CCC認證
產品特性
?額定電壓為300/300V
?長期使用溫度不超過70℃或根據客戶要求生產耐溫90℃或105℃產品
老化條件 - 溫度80±2℃，時間7×24h：
?絕緣和護套抗張強度：老化前≥10.0N/mm2，老化后≥10.0N/mm2，老化前后變化率≦±20%
?絕緣和護套斷裂伸長率：老化前≥150%，老化后≥150%，老化前后變化率≦±20%

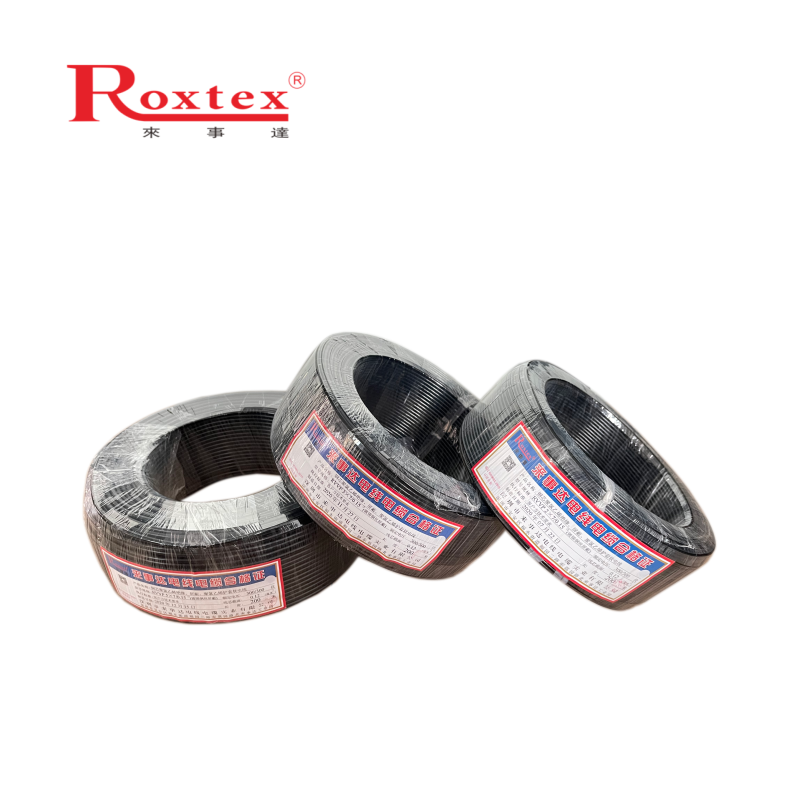

| 單芯RVVP型300/300V銅芯聚氯乙烯絕緣聚氯乙烯護套屏蔽軟電線 | |||||||||
| 芯數×導體標稱截面積 mm2 | 導體結構 根數/直徑 Num./mm | 絕緣厚度 mm | 屏蔽層單線直徑標稱值 mm | 護套厚度 mm | 平均外徑 mm | 20℃時導體電阻最大值 ?/km | 70℃時絕緣電阻最小值 M??km | ||
| 下限 | 上限 | 銅芯 | 鍍錫銅芯 | ||||||
| 1×0.08 | 7/0.12 | 0.4 | 0.10 | 0.4 | 2.4 | 2.9 | 247 | 254 | 0.019 |
| 1×0.12 | 7/0.15 | 0.4 | 0.10 | 0.4 | 2.4 | 3.0 | 158 | 163 | 0.016 |
| 1×0.2 | 12/0.15 | 0.4 | 0.10 | 0.4 | 2.6 | 3.2 | 92.3 | 95.0 | 0.013 |
| 1×0.3 | 16/0.15 | 0.5 | 0.10 | 0.4 | 2.9 | 3.5 | 69.2 | 71.2 | 0.014 |
| 1×0.4 | 23/0.15 | 0.5 | 0.10 | 0.4 | 3.0 | 3.7 | 48.2 | 49.6 | 0.012 |
| 1×0.5 | 16/0.20 | 0.5 | 0.10 | 0.4 | 3.1 | 3.8 | 39.0 | 40.1 | 0.012 |
| 1×0.75 | 24/0.20 | 0.5 | 0.10 | 0.4 | 3.4 | 4.1 | 26.0 | 26.7 | 0.010 |
| 1×1.0 | 32/0.20 | 0.6 | 0.10 | 0.6 | 4.1 | 4.9 | 19.5 | 20.0 | 0.011 |
| 1×1.5 | 48/0.20 | 0.6 | 0.10 | 0.6 | 4.3 | 5.2 | 13.3 | 13.7 | 0.0094 |
| 1×2.5 | 51/0.25 | 0.7 | 0.15 | 0.6 | 4.9 | 6.0 | 7.98 | 8.21 | 0.0086 |
| 多芯RVVP型300/300V銅芯聚氯乙烯絕緣聚氯乙烯護套屏蔽軟電線 | |||||||||
| 芯數×導體標稱截面積 mm2 | 導體結構 根數/直徑 Num./mm | 絕緣厚度 mm | 屏蔽層單線直徑標稱值 mm | 護套厚度 mm | 平均外徑 mm | 20℃時導體電阻最大值 ?/km | 70℃時絕緣電阻最小值 M??km | ||
| 下限 | 上限 | 銅芯 | 鍍錫銅芯 | ||||||
| 2×0.08 | 7/0.12 | 0.4 | 0.10 | 0.4 | 3.2 2.4×3.5 | 4.2 2.9×4.2 | 247 | 254 | 0.019 |
| 2×0.12 | 7/0.15 | 0.4 | 0.10 | 0.6 | 3.7 2.8×4.0 | 4.9 3.4×4.9 | 158 | 163 | 0.016 |
| 2×0.2 | 12/0.15 | 0.4 | 0.10 | 0.6 | 4.1 3.0×4.4 | 5.3 3.6×5.3 | 92.3 | 95.0 | 0.013 |
| 2×0.3 | 16/0.15 | 0.5 | 0.15 | 0.6 | 4.8 3.5×5.1 | 6.2 4.2×6.2 | 69.2 | 71.2 | 0.014 |
| 2×0.4 | 23/0.15 | 0.5 | 0.15 | 0.6 | 5.1 3.6×5.4 | 6.6 4.4×6.6 | 48.2 | 49.6 | 0.012 |
| 2×0.5 | 16/0.20 | 0.5 | 0.15 | 0.6 | 5.3 3.7×5.6 | 6.8 4.5×6.8 | 39.0 | 40.1 | 0.012 |
| 2×0.75 | 24/0.20 | 0.5 | 0.15 | 0.6 | 5.8 4.0×6.1 | 7.4 4.8×7.4 | 26.0 | 26.7 | 0.010 |
| 2×1.0 | 32/0.20 | 0.6 | 0.15 | 0.6 | 6.4 4.3×6.7 | 8.2 5.2×8.3 | 19.5 | 20.0 | 0.011 |
| 2×1.5 | 48/0.20 | 0.6 | 0.15 | 0.8 | 7.3 4.9×7.6 | 9.2 6.0×9.3 | 13.3 | 13.7 | 0.0094 |
| 2×2.5 | 51/0.25 | 0.7 | 0.15 | 1.0 | 8.8 | 11.7 | 7.98 | 8.21 | 0.0086 |
| 2×4.0 | 81/0.25 | 0.8 | 0.15 | 1.2 | 10.6 | 13.9 | 4.95 | 5.09 | 0.0079 |
| 3×0.12 | 7/0.15 | 0.4 | 0.10 | 0.6 | 3.9 | 5.1 | 158 | 163 | 0.016 |
| 3×0.2 | 12/0.15 | 0.4 | 0.15 | 0.6 | 4.5 | 5.8 | 92.3 | 95.0 | 0.013 |
| 3×0.3 | 16/0.15 | 0.5 | 0.15 | 0.6 | 5.1 | 6.5 | 69.2 | 71.2 | 0.014 |
| 3×0.4 | 23/0.15 | 0.5 | 0.15 | 0.6 | 5.4 | 6.9 | 48.2 | 49.6 | 0.012 |
| 3×0.5 | 16/0.20 | 0.5 | 0.15 | 0.6 | 5.6 | 7.1 | 39.0 | 40.1 | 0.012 |
| 3×0.75 | 24/0.20 | 0.5 | 0.15 | 0.6 | 6.1 | 7.8 | 26.0 | 26.7 | 0.010 |
| 3×1.0 | 32/0.20 | 0.6 | 0.15 | 0.8 | 7.2 | 9.1 | 19.5 | 20.0 | 0.011 |
| 3×1.5 | 48/0.20 | 0.6 | 0.20 | 0.8 | 8.0 | 10.0 | 13.3 | 13.7 | 0.0094 |
| 3×2.5 | 51/0.25 | 0.7 | 0.20 | 1.0 | 9.5 | 12.6 | 7.98 | 8.21 | 0.0086 |
| 3×4.0 | 81/0.25 | 0.8 | 0.20 | 1.2 | 11.5 | 14.9 | 4.95 | 5.09 | 0.0079 |
更多規格或信息請聯系咨詢。
